エアーターンバー  PAT.gif PAT.PEND.gif


構 造

  • エアーターンバーの基本的構造は、断面が半円、半楕円と、その両側部に直線部分がある独創的な特許構造となっています。
  • この構造によって基材の浮上具合はエアーターンバーの外周面に沿って平均になり、エアーターンバーに接触することはありません。
  • 材質はSUS-304やアルミ製で、その両端にフランジが固定され、片側、又は両方に圧縮空気供給用の継手が付いています。

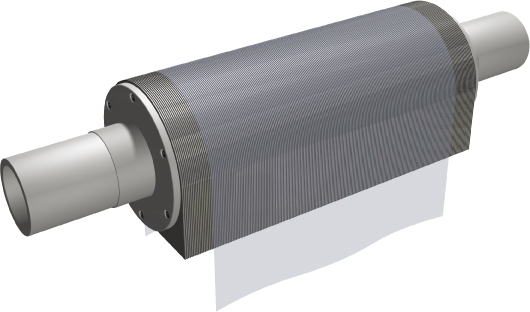

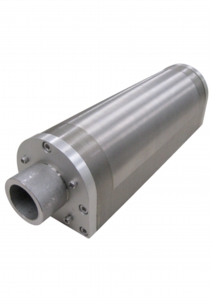

  • エアー吐出部にはSUS-304のワイヤーが適宜のピッチで巻かれているもの(下図A)と、多孔板(特殊パンチング)でできているもの(下図B)があります。
  • A
  • P11-2_180度ワイヤー.jpgP11-2_180度ワイヤー.jpg

B

特 長

  • 1、非接触で基材を搬送する事ができます。そのため、傷、静電気、シワの発生を防止できます。
  • 2、空気吐出圧力が高く、且つ風量が少ないため、エアーターンバーの表面吐出圧力が均一になり
    • 搬送物を蛇行させる力はありませんので蛇行はしません。
  • 3、エアーターンバーからの空気吐出圧力が高いので、搬送物の幅が1/2になっても何等調節することなく
    • 同じエアーターンバーで正常に搬送物を浮上することができます。(但し、張力も1/2にする)
  • 4、本ターンバーに複数の搬送物を浮上配列しても相互に干渉しにくいので、スリット後の各テープを非接触ターンする事ができます。


用 途

  • 各種フィルム、紙、金属箔、布等の非接触搬送
  • 1.  表     裏     反     転  : トライアングル型とクロス型の2種
    2.  進     路     変     更  : 水平・垂直に変更可能
    3.  アキュームレーター  : 基材蓄積装置
    4.  非  接  触  乾  燥    : 180°その他150°、120°、水平等炉内ノズルとする事もできます
    5.  エ ア ー ダ ン サ ー  : メカロスゼロ


製作範囲

  •  ターンバー幅 : 80〜1000mm / 長さ100mm~5000mm
     材    質 : アルミ材(アルマイト処理)、SUS-304、SUS-316、チタン
     表    面 : ステンレスワイヤー巻き、ステンレスパンチング
     角    度 : 0〜180度
    使用可能温度  : 0〜400℃


▲ このページのトップへ


エアーターンバー各種写真

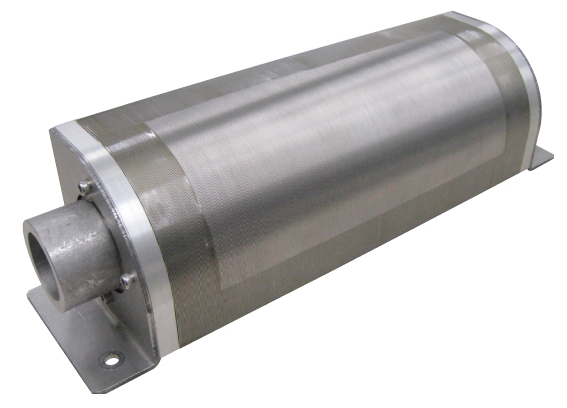

90°ワイヤータイプ

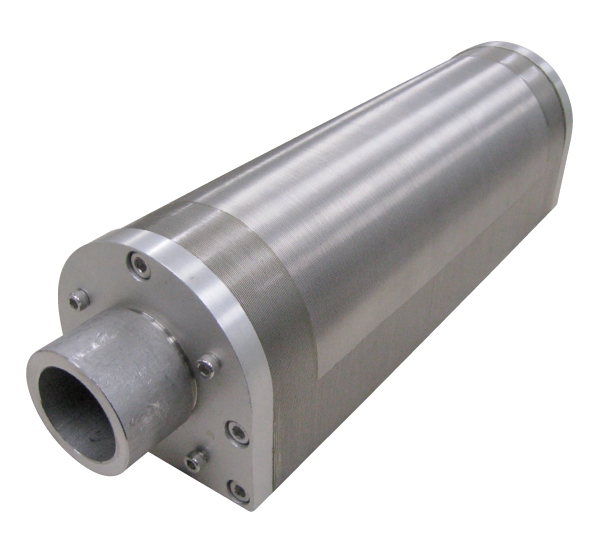

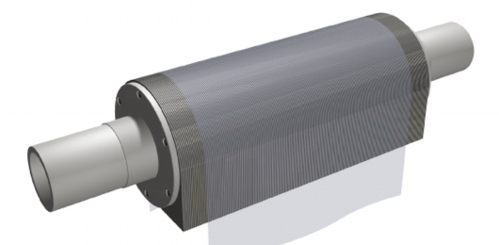

180°ワイヤータイプ

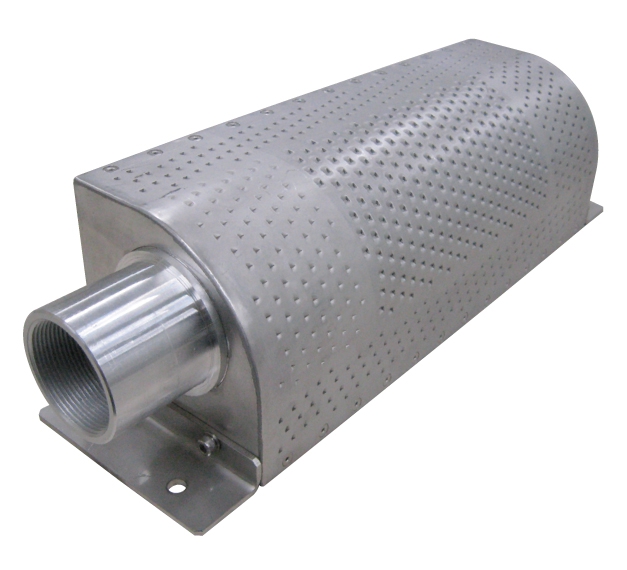

90°パンチングタイプ

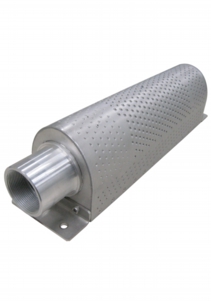

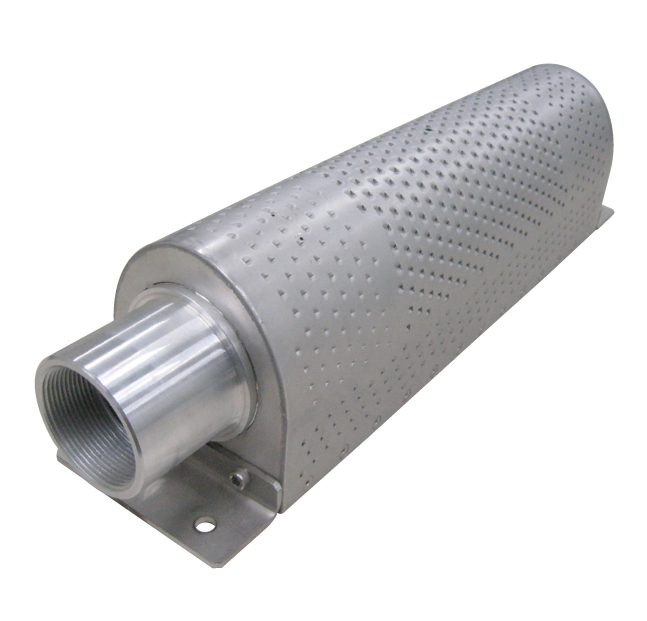

180°パンチングタイプ

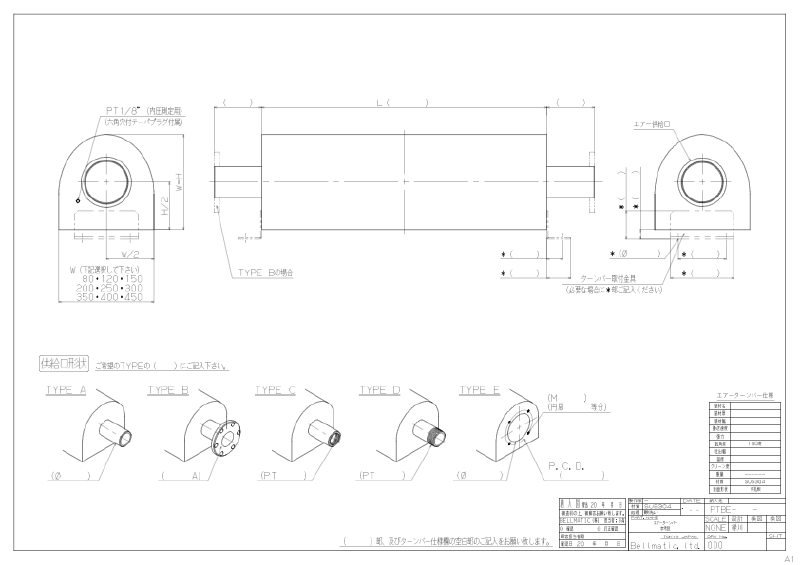

参考図面

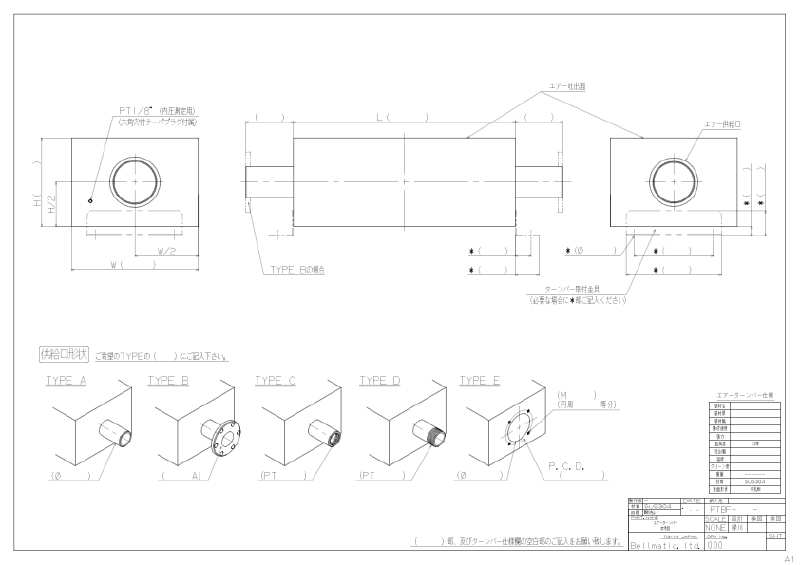

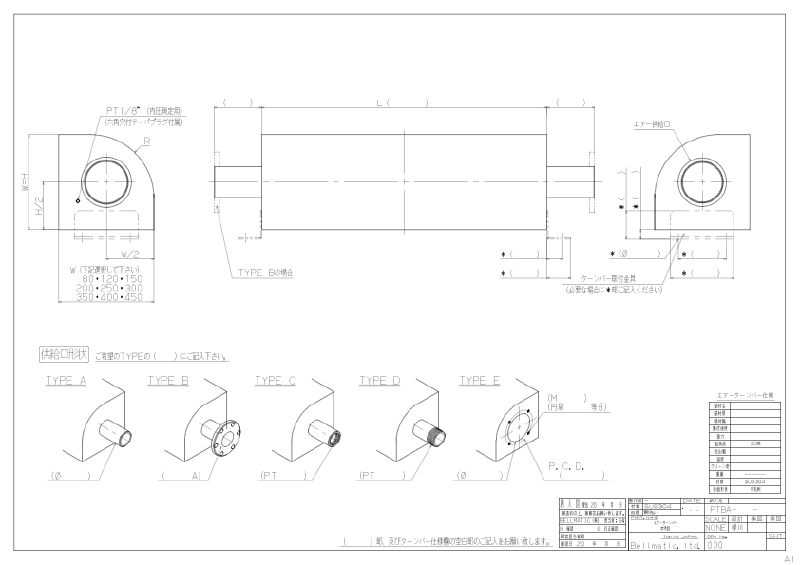

PTBA(参考図).pdfPTBE(参考図).pdfPTBF(参考図).pdf

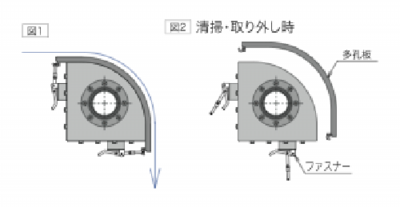

可洗浄型エアーターンバー

  • 本ターンバーには、多孔板が使われています。
  • 特徴はワイヤー巻きエアーターンバーとは異なり、エアー及び液中吐出部の多孔板がファスナーによって取外しができ、フィルターではとれないバクテリア、結晶等の附着物を洗浄することができます。主に塗布ラインの未乾燥部でのエアーターン部及びガイドで使用できます。

可洗浄図面.pdf
