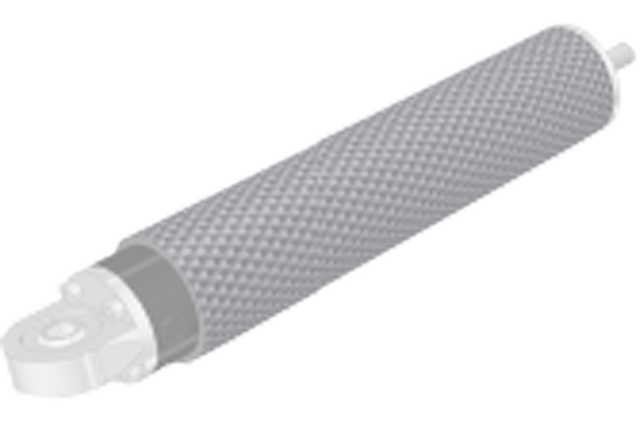

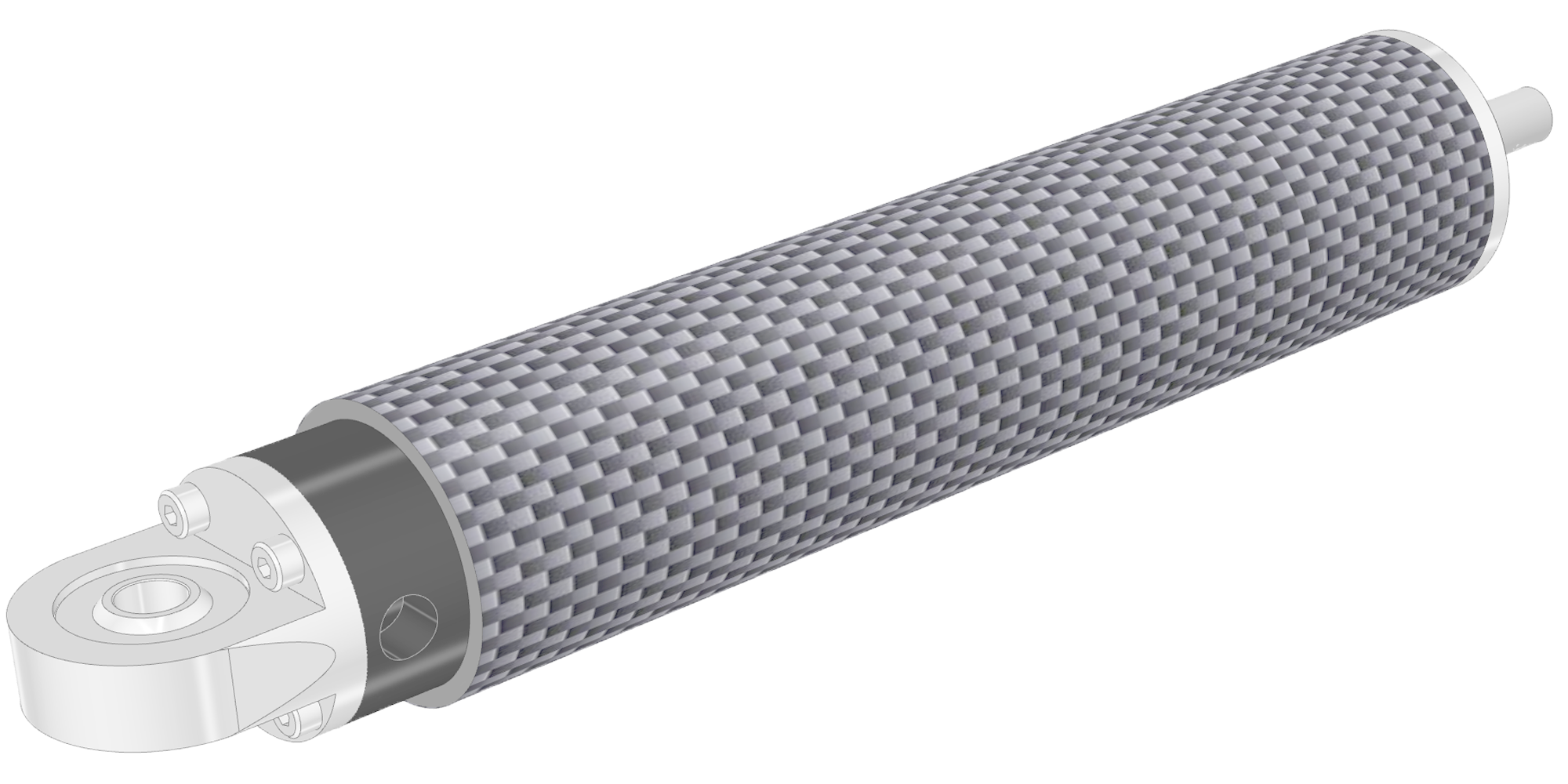

装置概要	ノンフリックシリンダーとは、エアーを利用することでダンサーロールの緩み・張りを低メカロスで制御する装置です。
特徴	摺動部のエアーギャップにより低摩擦・低メカロスのため微小圧力で作動可能 CFRP（強化炭素繊維パイプ）採用により軽量長ストロークの製作が可能メンテナンスが簡単構造が簡単で従来品の欠陥であるゴム等の噛み込みによる故障がない
用途	ウェブ搬送ラインのダンサー制御用巻取装置のタッチロール用
一般仕様	使用圧力範囲　　　0.01〜0.3MPa 使用気体　　　　　清浄空気使用温度、湿度　　20〜25℃ 50%RH↓ 給油、水分　　　　不可初動圧力　　　　　0.16kPa（NFAC-40-100の場合）動作圧力　　　　　1kPa（NFAC-40-100の場合）
製作仕様	シリンダー径：φ20〜100mm（標準）左記以外のサイズも製作可（特注品）ストローク　：25・50mmピッチ内筒材質　　：アルミ材（硬質アルマイト処理）外筒材質　　：CFRP（強化炭素繊維パイプ）
使用上の注意	使用時は必ず垂直に取付けてください。特殊な場合を除いて並列使用はしないでください。垂直以外の角度でご使用の場合はリニアガイドエアーシリンダーをご使用ください。
